湛江贸易公司定制重型悬臂货架
时间：2022-04-06 浏览：

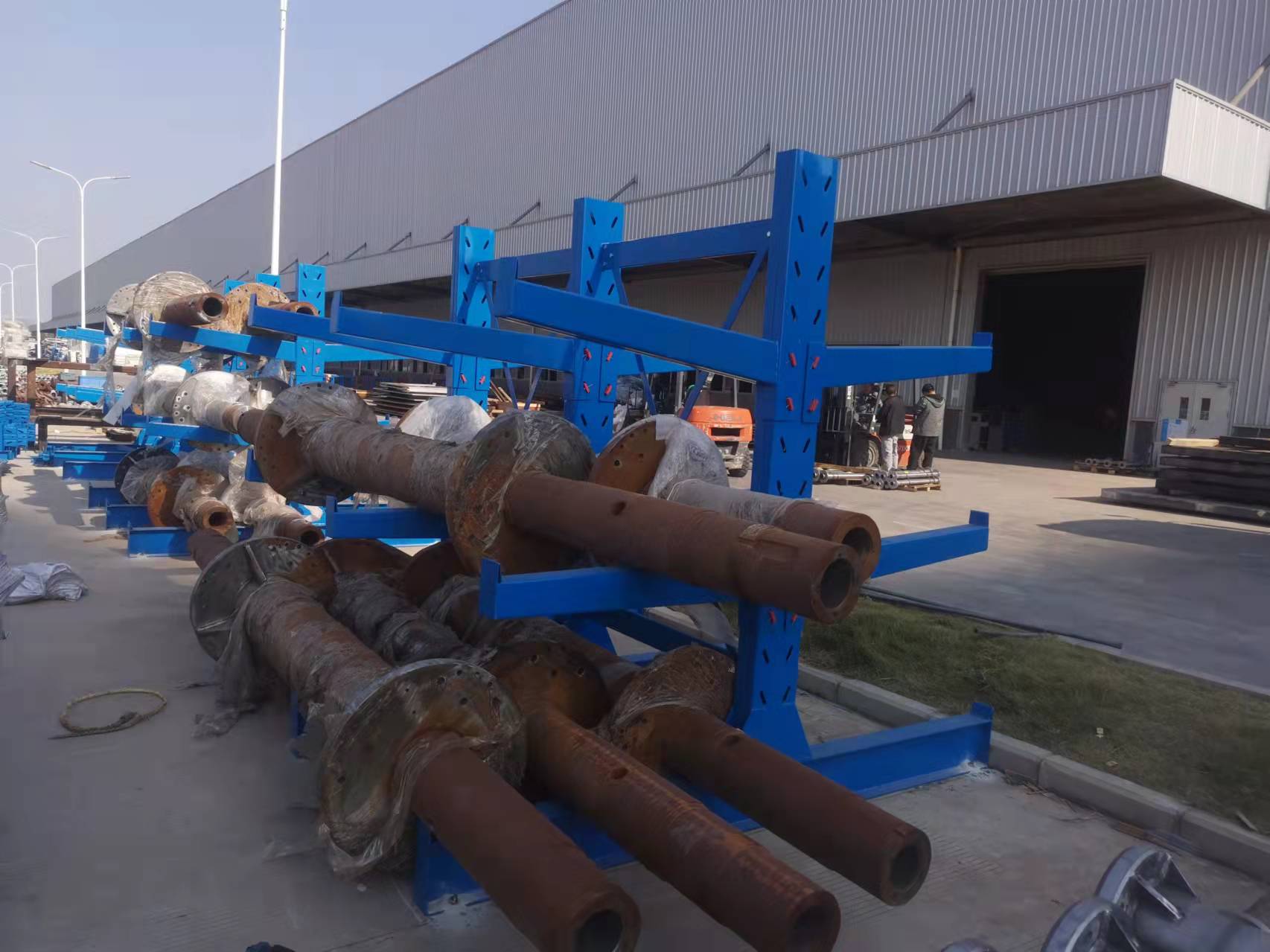

重型悬臂货架
湛江某贸易公司联系我们寻找重型悬臂货架报价招标，客户需求根据海南码头仓库物资存储需求，需采购一批悬臂货架进行安装，特申请该批货架采办。该批悬臂货架主要用于存储海上钻井平台打井工具，物资价值高，金属材质，形状与海上钻井所用油/套管类似，长度2m至10m不等，单根重量400kg至2500kg不等，直径5至9寸不等。
货架技术需求：1. 货架组件参数要求：
（1）底座：Q235材质，H型钢，腹板厚10mm，翼缘厚9mm；前挡板钢材厚度6mm，挡板尺寸130mm*360mm，挡板高出底座100mm；底座下部前后两侧各设置膨胀螺栓孔用于地面固定，膨胀螺栓直径13mm、不锈钢材质，安装深度不低于100mm；底座上部与立柱连接处设置8个螺栓孔与立柱连接，连接螺栓直径13mm、不锈钢材质；焊缝满焊。
（2）立柱：材料为Q235材质，厚度3.5mm钢板；每140mm设置可调节高度卡位；底部使用长500mm*宽130mm*厚9mm的Q235材质钢垫板与立柱底部进行居中焊接，钢垫板前后各预留4个螺栓孔用于与底座进行连接，连接螺栓直径13mm；两侧使用厚度2mm梯形钢板与立柱、钢垫板进行焊接相连，起到加固作用，梯形尺寸为上边300mm*下边500mm*高300mm；焊缝满焊。
（3）悬臂：厚度6mm的Q235材质钢；立柱以外悬臂长800mm、宽100mm、厚100mm，向上倾斜5°；每根悬臂设置两个卡位与立柱进行连接，卡扣厚度10mm、Q235材质，卡扣两侧设置插销孔；悬臂前端焊接前挡板，挡板钢板厚度6mm、Q235材质，挡板高于悬臂100mm；悬臂下方与U型槽连接处焊接加强三角钢板，厚度3mm；焊缝满焊。
（4）横连杆、斜连杆材质为Q235，钢材厚度2mm；横连杆、斜连杆与立柱连接螺栓直径为10mm、材质为冷轧钢。
多次沟通确认客户开标中标后直接下单订购了30套重型悬臂式货架，货架生产出货前给客户组装检测试压，送货安装收到客户的一致好评合作共赢。
